制藥行業氣體在線監測方案
臭氧在制藥行業的應用非常廣泛,主要是針對潔凈間的滅菌。臭氧發生器的選型和安裝工藝是將外置式臭氧發生器通過接管接入HVAC系統的送、回風主管道的合適位置,其PLC控制系統可預置消毒時間等工藝參數。消毒時,關閉約90%新風進口閥門和回風對外排放閥門,使整個被消毒的潔凈室空氣通過凈化系統風道形成循環狀態。每日開機1H進行空氣滅菌,可替代化學藥劑熏蒸及設備表面滅菌需開機2-2.5H。也可在潔凈區內使用移動臭氧發生器或者壁掛式臭氧發生器,作局部滅菌消毒。

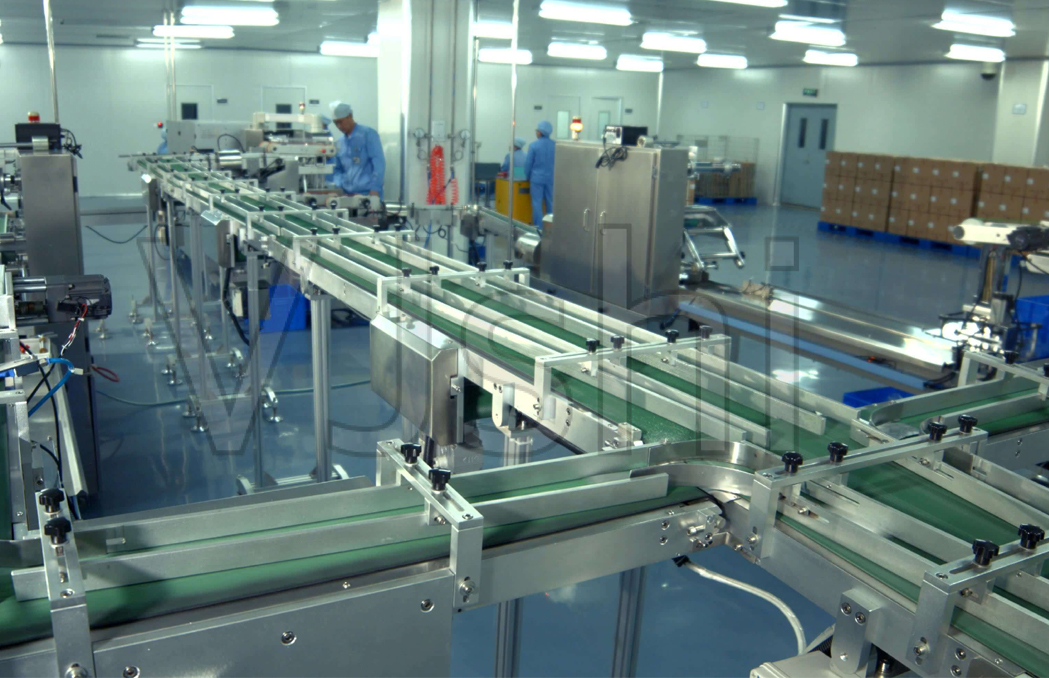

萬安迪產品應用現場圖1
解決方案
監測位置:1)生產車間空氣殺菌消毒、更衣室的工作服消毒、密閉容器管道、臭氧發生器管道;2)制藥廠的廠房、實驗室、倉庫。
監測因子:臭氧(O3)、甲醇(CH3OH)、乙醇(C2H6O)、氯氣(CL2)、揮發性有機化合物(TVOC)
數據傳輸:有線傳輸或無線傳輸
1)有線傳輸: 氣體檢測報警儀通過4-20mA電流信號或RS485總線制數字信號形式傳給氣體報警控制器,再轉換成為RS232信號,傳輸至電腦終端;
2)無線傳輸: 氣體檢測報警儀通過RTU433或GPRS無線傳輸形式將數據傳到氣體報警控制器,再通過Internet網絡(luò ),無線傳輸到電腦終端。
方案構成
前端介質監控:氣體檢測報警儀、屏蔽電纜線、光纖、無線模塊、交換機、氣體報警控制器、PLC、DCS等。
終端監測管理:客戶端氣體在線監測軟件平臺、監控中心監控平臺系統等。
萬安迪產品應用現場圖2
相關產品
固定在線式臭氧探測器
產品型號: FIX550-O3
固定在線式甲醇探測器
產品型號: FIX550-CH4O
固定在線式乙醇探測器
產品型號: FIX550-C2H6O
在線式氯氣氣體探測器
產品型號: FIX800-CL2
